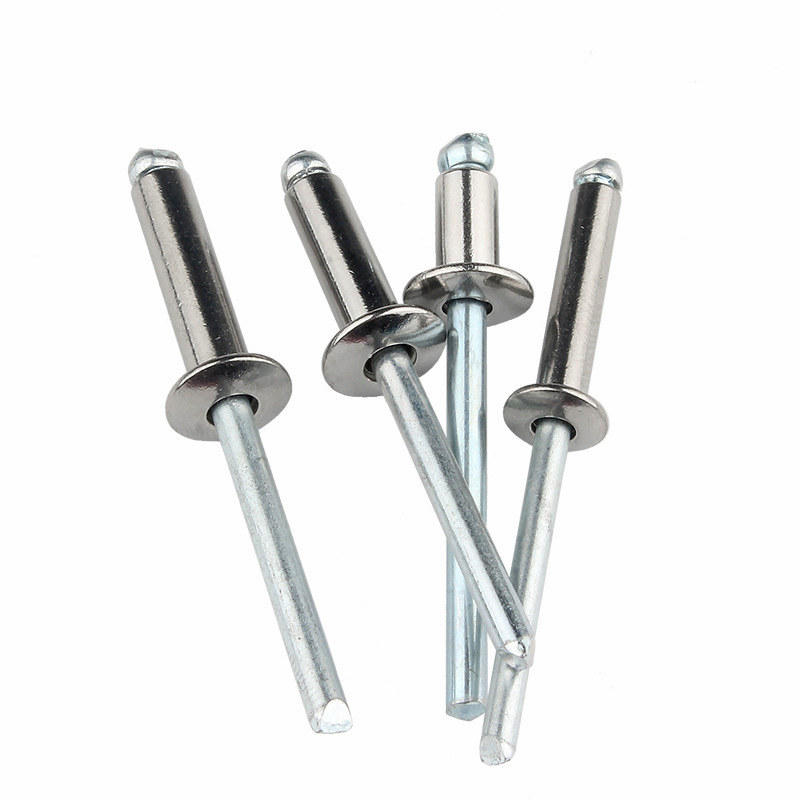

Slepé nity, tiež známe ako trhacie nity, sú trvalé mechanické upevňovacie prvky používané vtedy, keď je prístupná iba jedna strana obrobku. Pozostávajú z valcového telesa (plášťa) s tŕňom cez stred. Počas inštalácie je tŕň vtiahnutý do plášťa, čo spôsobí deformáciu slepej strany a vytvorenie sekundárnej hlavy, ktorá zovrie materiály dohromady.
Termín "slepý" sa vzťahuje na stav inštalácie, nie na samotný upevňovací prvok. Tento typ nitov sa široko používa pri montáži automobilov, výrobe plechov, leteckých konštrukciách, opláštení budov a všeobecnej výrobe, kde je prístup obmedzený na jednu stranu.
Slepý nit pozostáva zo štyroch kľúčových častí:
| Komponent | Popis |
| Telo nitu (plášť) | Dutý valec s predtvarovanou hlavou (zvyčajne klenutý alebo zapustený) |
| Tŕň | Vnútorný predstavec s bodom zlomu navrhnutý tak, aby sa oddelil pri špecifickej ťahovej sile |
| Nastavovacia hlava (na nástroji) | Komponent nástroja, ktorý zachytáva tŕň a poskytuje ťažnú silu |
| Hlava na slepej strane | Deformovaná časť vytvorená pri tuhnutí, ktorá upína materiály z neprístupnej strany |
Princíp činnosti: Nitovací nástroj uchopí tŕň a vytiahne ho smerom von. Keď sa tŕň vytiahne, jeho zväčšený hrot núti telo nitu, aby sa radiálne rozťahovalo na slepej strane, čím sa vytvorí hlava v tvare guľôčky. Pri vopred určenom napätí sa tŕň zlomí v mieste svojho hrdla, čím zostane nastavený nit na mieste.
Výber materiálu nitu musí byť založený na základnom materiáli, ktorý sa má spájať, vystavení vplyvu prostredia a požiadavkám na mechanické zaťaženie.
Hliníkové nity (s oceľovým alebo hliníkovým tŕňom)
Najbežnejší typ, vhodný na všeobecnú montáž
Ľahká, stredná pevnosť v šmyku a v ťahu
Používa sa na plechy, vzduchotechnické potrubia, spotrebný tovar, interiéry automobilov
Oceľové nity (pozinkované alebo hladké)
Vyššia pevnosť ako hliník
Vhodné pre konštrukčné aplikácie a ťažké materiály
Používa sa v oceľových rámoch, krytoch strojov, priemyselných zariadeniach
Nerezové nity
Odolné voči korózii, vhodné pre vonkajšie a morské prostredie
Vyššia pevnosť a tvrdosť si vyžaduje výkonnejšie inštalačné nástroje
Používa sa v námornom hardvéri, architektonických obkladoch, zariadeniach na chemické spracovanie
Medené a mosadzné nity
Dobrá elektrická vodivosť a odolnosť proti korózii
Používa sa v elektrických aplikáciách, dekoratívnom hardvéri, koženom tovare
Nity Monel (zliatina niklu a medi).
Vynikajúca odolnosť proti korózii v morskej vode a chemickom prostredí
Vysoká pevnosť a teplotná odolnosť
Používa sa v námornom inžinierstve, chemických závodoch, pobrežných štruktúrach
Priemer: Priemer nitu sa vzťahuje na vonkajší priemer tela. Bežné veľkosti zahŕňajú 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Výber priemeru je založený na požiadavke na nosnosť: väčšie priemery ponúkajú vyššiu pevnosť v šmyku a v ťahu.
Rozsah uchopenia: Toto je celková hrúbka spájaných materiálov. Každá veľkosť nitu pokrýva špecifický rozsah uchopenia, ktorý zvyčajne poskytuje výrobca.
| Priemer | Typický rozsah uchopenia | Hrúbka aplikácie |
| 2,4 mm | 1,0 až 3,0 mm | Tenký plech a elektronika |
| 3,2 mm | 1,5~4,5 mm | Ľahký plech |
| 4,0 mm | 2,0 až 5,0 mm | Stredná listová zostava |
| 4,8 mm | 2,5 až 6,5 mm | Všeobecné konštrukčné spojenia |
| 6,4 mm | 3,0 až 8,0 mm | Ťažké aplikácie |
Kritické pravidlo: Rozsah uchopenia musí pokrývať skutočnú hrúbku materiálu. Ak je nit príliš krátky, nemôže vytvoriť správnu slepú hlavu, čo má za následok zlyhanie spoja. Ak je príliš dlhý, tŕň sa nemusí úplne zlomiť, takže prebytočné telo vyčnieva.
Správna príprava otvoru je nevyhnutná pre spoľahlivý výkon nitu.
Priemer otvoru: Otvor by mal byť o 0,1 ~ 0,2 mm väčší ako priemer tela nitu. Príliš veľké otvory znižujú pevnosť v šmyku a umožňujú pohyb kĺbov. Poddimenzované otvory môžu poškodiť telo nitu počas zasúvania a môžu spôsobiť problémy s nastavovaním.
| Priemer nitu | Odporúčaná veľkosť otvoru |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4,0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Vzdialenosť od okraja: Stred otvoru by mal byť aspoň 2× priemer nitu od okraja materiálu. Nedostatočná vzdialenosť od okraja vedie k vytrhnutiu materiálu pri zaťažení nitu.
Zarovnanie materiálu: Všetky vrstvy musia byť pred vŕtaním alebo dierovaním správne zarovnané. Otrepy musia byť odstránené z oboch strán otvoru, aby sa zabezpečilo, že sedlá tela nitu sú v jednej rovine s obrobkom.
Krok 1: Vyberte správny nit Potvrďte, že priemer, rozsah uchopenia a materiál sú vhodné pre danú aplikáciu.
Krok 2: Príprava obrobkov Vyvŕtajte alebo vyrazte otvory cez všetky vrstvy. Odstráňte otrepy a očistite povrchy. Spojte materiály dohromady, aby ste zabránili oddeleniu počas nitovania.
Krok 3: Vloženie nitu Nit umiestnite cez otvor z prístupnej strany. Predtvarovaná hlava by mala priliehať k hornej ploche. Uistite sa, že telo nitu úplne presahuje cez všetky vrstvy.
Krok 4: Umiestnite nitovací nástroj Na nitovací nástroj nasaďte vhodný nosič. Umiestnite nosnú časť na tŕň nitu, aby ste zaistili úplné spojenie.
Krok 5: Obsluha nástroja Stlačte alebo aktivujte nástroj, aby ste potiahli tŕň. Pokračujte, kým sa tŕň nezlomí v určenom bode krku. Správne nastavený nit ukáže, že slepá hlava je úplne vytvarovaná a zlomený tŕň je v jednej rovine s továrenskou hlavou alebo mierne pod ňou.
Krok 6: Skontrolujte inštaláciu Skontrolujte, či:
Továrenská hlava je zarovnaná s materiálom
Medzi materiálmi nie je žiadna medzera
Hlava rolety je úplne vytvarovaná (viditeľná z prístupnej strany vytiahnutím materiálu, ak je to potrebné)
Zlomenie tŕňa je čisté a v správnej hĺbke
| Defekt | Pozorovateľné znamenie | Pravdepodobná príčina |
| Neúplná slepá hlava | Slepá strana vykazuje malú alebo žiadnu deformáciu | Nit je príliš dlhý na hrúbku materiálu; nedostatočná ťažná sila |
| Zlomený tŕň pred usadením | Trn sa zlomí bez upínacích materiálov | Nosník nástroja je príliš malý; nit príliš krátky; nadmerné balenie materiálu |
| Poškodená továrenská hlava | Praskliny alebo deformácie na prístupnej strane | Nadmerná sila; nesprávne nastavený nástroj; krehký materiál |
| Uvoľnený kĺb | Materiály je možné po vytvrdnutí oddeliť alebo presunúť | Nesprávny rozsah uchopenia; diera nadrozmerná; nedostatočný cyklus nastavenia |
| Uviaznutý tŕň v nástroji | Tŕň sa po prestávke nevysunie | Nosník opotrebovaný; cudzie látky v nástroji; nesprávna veľkosť nosovej časti |
| Oválny alebo zdeformovaný otvor | Po zatvrdnutí deformovaný tvar otvoru | Otvor nadrozmerný; nesprávne zarovnané materiály; nadmerné bočné zaťaženie |
Ručné nitovacie kliešte Vhodné na príležitostné použitie a ľahké aplikácie. Dostupné modely pre priemery nitov do 4,8 mm. Dizajn páky je rôzny: jedna rukoväť pre malé nity, zložená akcia pre väčšie veľkosti.
Pneumatické nitovacie pištole Vzduchom poháňané náradie vhodné pre veľkosériovú výrobu. Ponúka konzistentnú ťažnú silu a rýchlejšie časy cyklov. Vyžaduje sa pre nity s veľkým priemerom a typy nehrdzavejúcej ocele. Prívod vzduchu zvyčajne 5~7 barov.
Akumulátorové nitovacie náradie Prenosné a vhodné na použitie v teréne. Ponúka dostatočnú silu pre väčšinu univerzálnych nitov do 4,8 mm. Technológia batérie poskytuje bezdrôtové pohodlie, ale s obmedzenou kapacitou cyklu na jedno nabitie.
Hydraulické a servo nitovače Používajú sa na ťažké priemyselné aplikácie, vrátane vysokopevnostných konštrukčných nitov. Zabezpečte presné monitorovanie ťažnej sily a sledovanie údajov na zabezpečenie kvality.
Výber nosnej hubice: Každý priemer nitu vyžaduje zodpovedajúcu hlavicu. Pri zmene veľkosti nitov je potrebná výmena nosných nástavcov. Niektoré nástroje ponúkajú systémy rýchlej výmeny pre efektívnosť výroby.
Slepé nitové spoje sú typicky navrhnuté pre šmykové zaťaženie (sily rovnobežné s rovinou spoja), nie pre primárne ťahové zaťaženie (sily oddeľujúce materiály od seba).
Pevnosť v šmyku je maximálna sila, ktorú môže nit vydržať kolmo na svoju os. Toto je primárny konštrukčný parameter pre väčšinu preplátovaných spojov.
Pevnosť v ťahu je maximálna ťažná sila, ktorú môže nit vydržať pozdĺž svojej osi. Vo všeobecnosti nižšia ako pevnosť v šmyku pre väčšinu typov slepých nitov.
Únavové vlastnosti: Trhacie nity majú nižšiu odolnosť proti únave v porovnaní s plnými nitmi v dôsledku dutého tela a koncentrácie napätia v otvore tŕňa. Pre aplikácie s cyklickým zaťažením sa musia zvážiť konštrukčné nity alebo vysokopevnostné typy (ako monel alebo oceľ).
Odporúčanie pre návrh spoja: V silne zaťaženom spoji použite radšej viacero nitov v striedavom vzore ako jeden nit. Minimálna vzdialenosť medzi nitmi je 3× priemer nitu, aby sa zabránilo zoslabnutiu materiálu.
Nerovnaké materiály v kontakte vytvárajú riziko galvanickej korózie. Vyberte materiál nitu kompatibilný so základným materiálom.
| Základný materiál | Odporúčaný materiál nitu |
| Hliníkový plech | Hliník (prijateľný s oceľovým tŕňom) |
| Oceľový plech (lakovaný/nelakovaný) | Oceľ (pozinkovaná) alebo nehrdzavejúca oceľ |
| Nerezový plech | Nehrdzavejúca oceľ |
| Zliatiny medi | Mosadz alebo meď |
| Morské prostredie | Monel alebo nehrdzavejúca oceľ 316 |
Pravidlo: Nity musia byť katódové (ušľachtilejšie) vzhľadom na základný materiál, aby sa zabránilo zrýchlenej korózii základného materiálu. Ak si nie ste istí, izolujte tmelom alebo tesnením.
Utesnené nity: S uzavretým telom, ktoré zabraňuje úniku vody alebo plynu cez stred. Používa sa vo vodotesných aplikáciách, tlakových nádobách a konštrukciách vystavených poveternostným vplyvom.
Viacúchytné nity: Navrhnuté tak, aby pokryli širší rozsah uchopenia, čím sa znížili požiadavky na zásoby. Vhodné pre aplikácie s rôznou hrúbkou materiálu.
Samorezné nity (SPR): Inštalujú sa bez predvŕtaných otvorov. Nit prepichne vrchnú vrstvu a rozšíri sa do spodnej vrstvy. Používa sa pri montáži karosérií automobilov, najmä pri spojoch hliníka a zmiešaných materiálov.
Zalamovacie nity: Hlava tŕňa zostáva po usadení zachytená v tele nitu, čím zabraňuje vypadnutiu tŕňa. Vyžaduje sa v aplikáciách, kde by uvoľnené tŕne mohli spôsobiť kontamináciu (spracovanie potravín, elektronika).
Drážkované nity: Vyznačujú sa drážkovaným telom pre lepší ťahový výkon v mäkkých materiáloch, ako je plast, drevo alebo kompozity.
Nity sa musia skladovať v suchom a čistom prostredí s ochranou pred vlhkosťou a nečistotami. Hliníkové a oceľové nity môžu vo vlhkom prostredí oxidovať, čo ovplyvňuje výkon tuhnutia a odolnosť proti korózii.
Až do použitia skladujte v originálnom balení
Udržujte vlhkosť skladovacieho priestoru pod 60%
Zabráňte vystaveniu olejom, rozpúšťadlám a priemyselnému prachu
Rotujte zásoby podľa princípu „prvý dnu prvý von“.
Nity skladované dlhší čas (viac ako 24 mesiacov) sa pred použitím musia skontrolovať na koróziu alebo degradáciu
Vizuálna kontrola (kontrola inštalácie):
Továrenská hlava je zarovnaná a sústredná
Zlomenie tŕňa je čisté a viditeľné pod hlavou
Žiadne praskliny ani deformácie na žiadnej strane
Skúška ťahom: Pravidelne ťahajte vzorové nity pomocou skúšačky ťahu, aby ste potvrdili, že hodnoty šmyku a ťahu spĺňajú špecifikácie. Minimálna vzorka: 5 nitov na dávku.
Test uchopenia: Overte, či je zostávajúca dĺžka tŕňa vo vnútri nastaveného nitu v prijateľných medziach (zvyčajne 0,5~1,5 mm pod povrchom hlavy).
Deštruktívna kontrola: Prerežte vybrané nity, aby ste skontrolovali tvorbu slepej hlavy a potvrdili primeranú deformáciu materiálu. Toto je obzvlášť dôležité počas validácie procesu a validácie výmeny nástroja.
| Problém | Okamžitá kontrola | Riešenie |
| Nit sa točí v diere | Priemer otvoru je príliš veľký | Vymeňte za nit s väčším priemerom; správna veľkosť otvoru |
| Nie je možné vložiť nit | Priemer otvoru je príliš malý | Vystružte otvor na správnu veľkosť |
| Nástroj nemôže ťahať | Nesprávny nosič alebo opotrebovaná čeľusť nástroja | Vymeňte nosič; servisný nástroj |
| Trn sa zlomí príliš skoro | Rozsah uchopenia je príliš krátky | Použite nit s dlhším uchopením |
| Trn sa nezlomí | Nedostatočná ťažná sila | Použite výkonnejší nástroj; skontrolujte tlak vzduchu |
| Slepá hlava nie je vytvorená | Príliš dlhý nit alebo porucha nástroja | Skontrolujte rozsah uchopenia; skontrolujte činnosť nástroja |
| Materiály sa po vytvrdnutí oddelia | Nedostatočná upínacia sila | Skráťte rozsah uchopenia; zvýšiť presnosť lícovania otvoru |
Táto príručka poskytuje základnú referenciu pre výber a inštaláciu trhacích nitov. Pre kritické aplikácie si prečítajte technické špecifikácie výrobcu a pred výrobou vykonajte kvalifikačné skúšky na reprezentatívnych zostavách.
